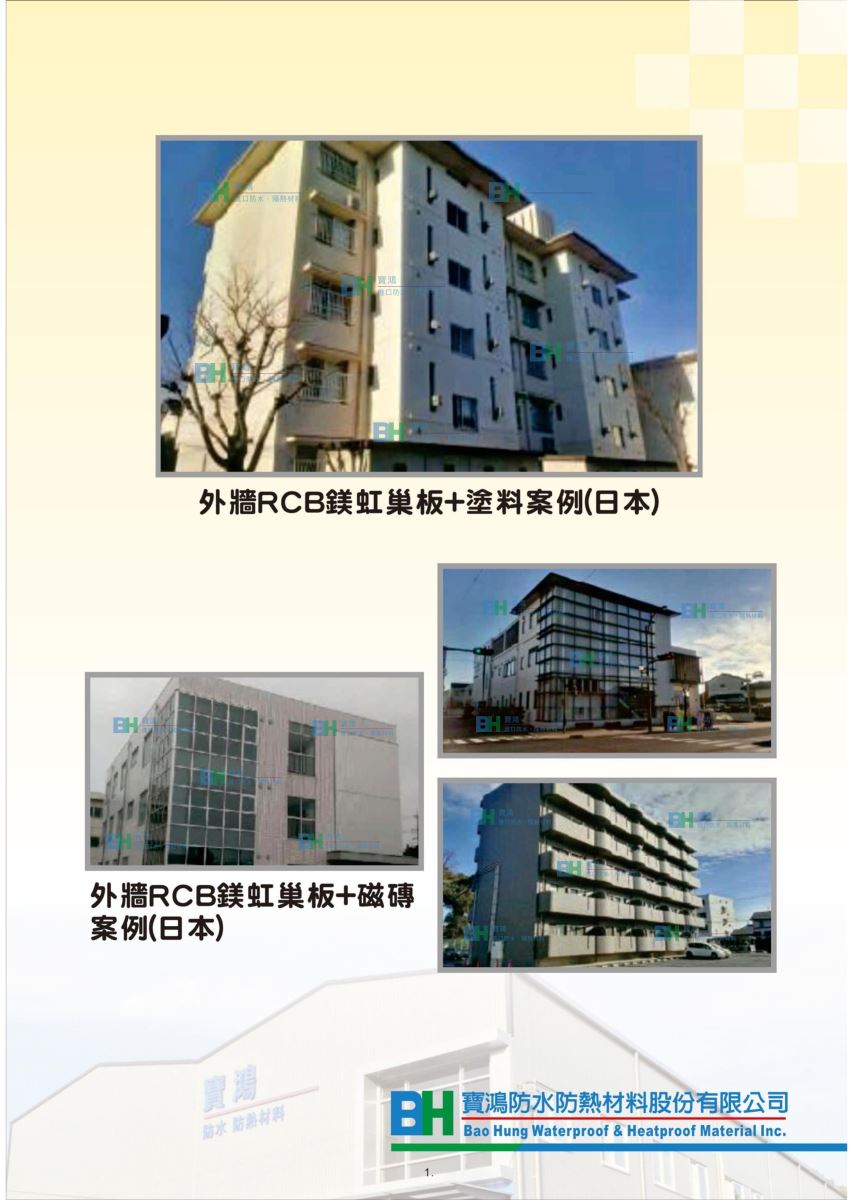

外牆RCB鎂虹巢板+塗料案例 (日本)
外牆RCB鎂虹巢板+磁磚案例 (日本)

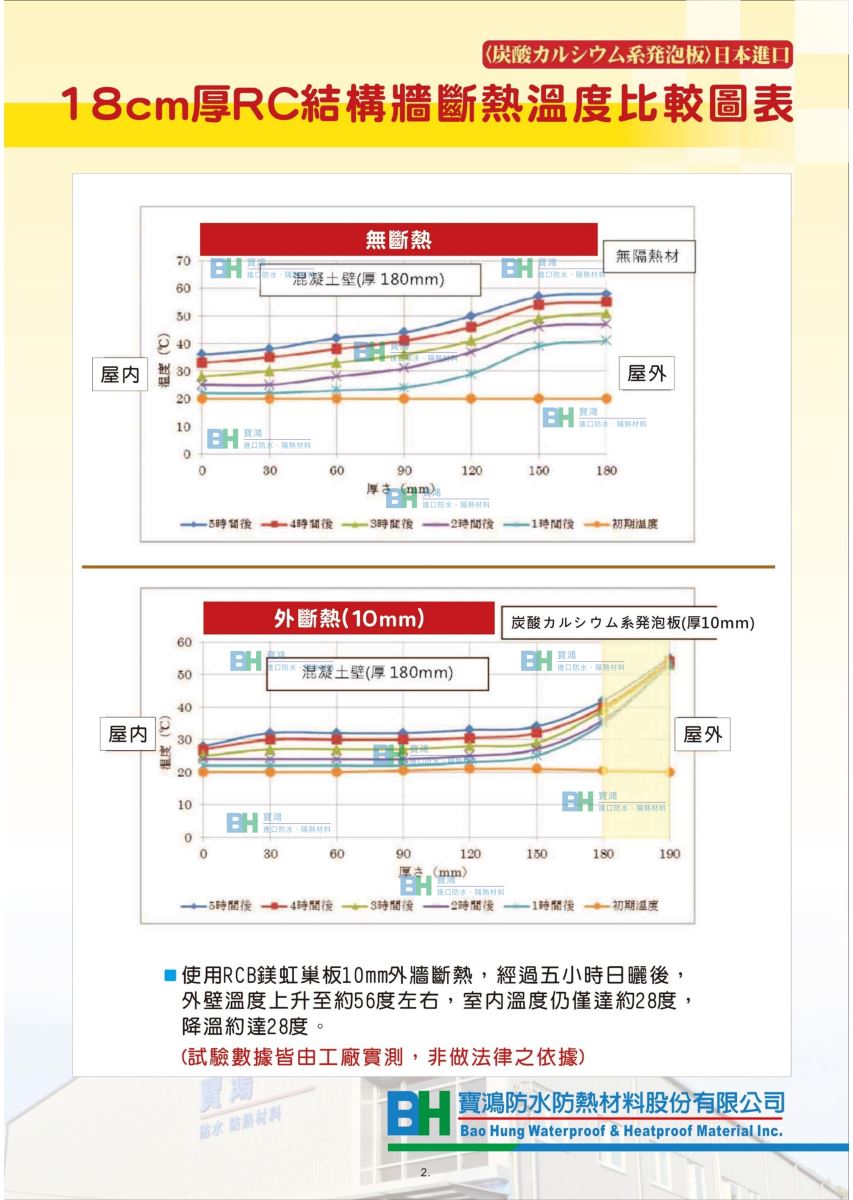

實驗數據：18cm厚RC結構牆斷熱溫度比較圖表

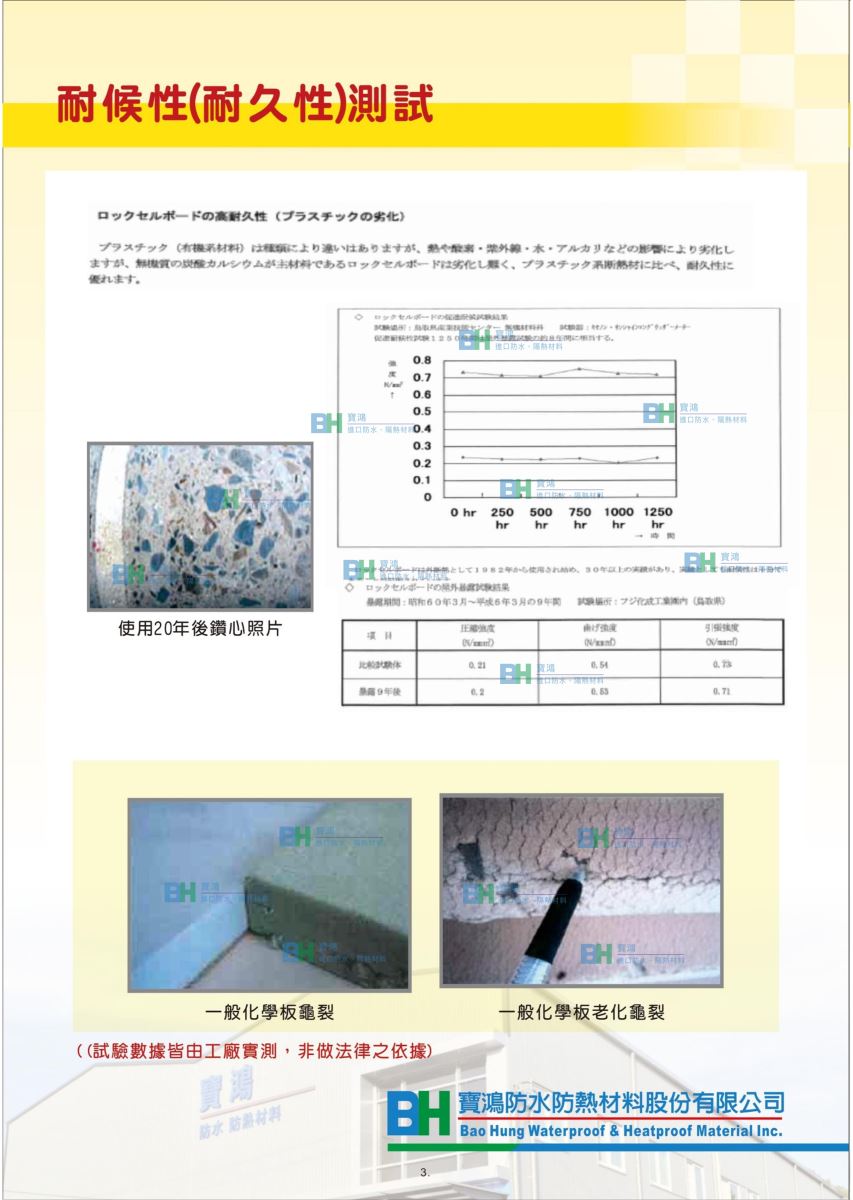

耐候性(耐久性)測試
照片顯示使用20年後的鑽心試驗板材，無老化現象，
圖表顯示於室外曝曬9年，物性變化率極低。
抗UV測驗1250小時，數據無明顯變化，顯示其耐久性。
(下圖顯示一般化學板耐UV及抗老化能力不足)

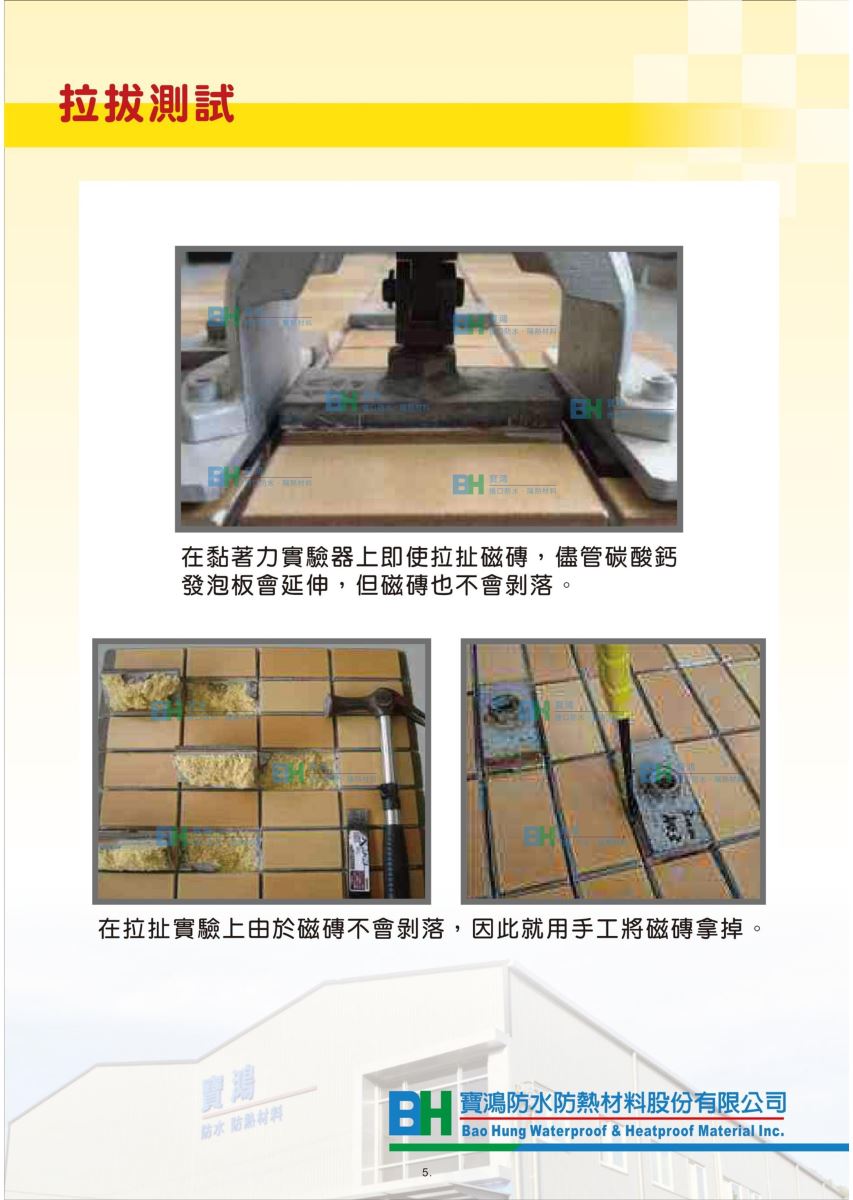

拉拔測試
鎂虹巢板施工方式：全面塗抹液膠泥後，以齒型抹刀梳開，再貼上鎂虹巢板。
外斷熱TGI工法 (Tile Glue Improvement)

在黏著力實驗器上即使拉扯磁磚，儘管碳酸鈣發泡板會延伸，但磁磚也不會剝落。
在拉扯實驗上由於磁磚不會剝落，因此用手工將磁磚拿掉。

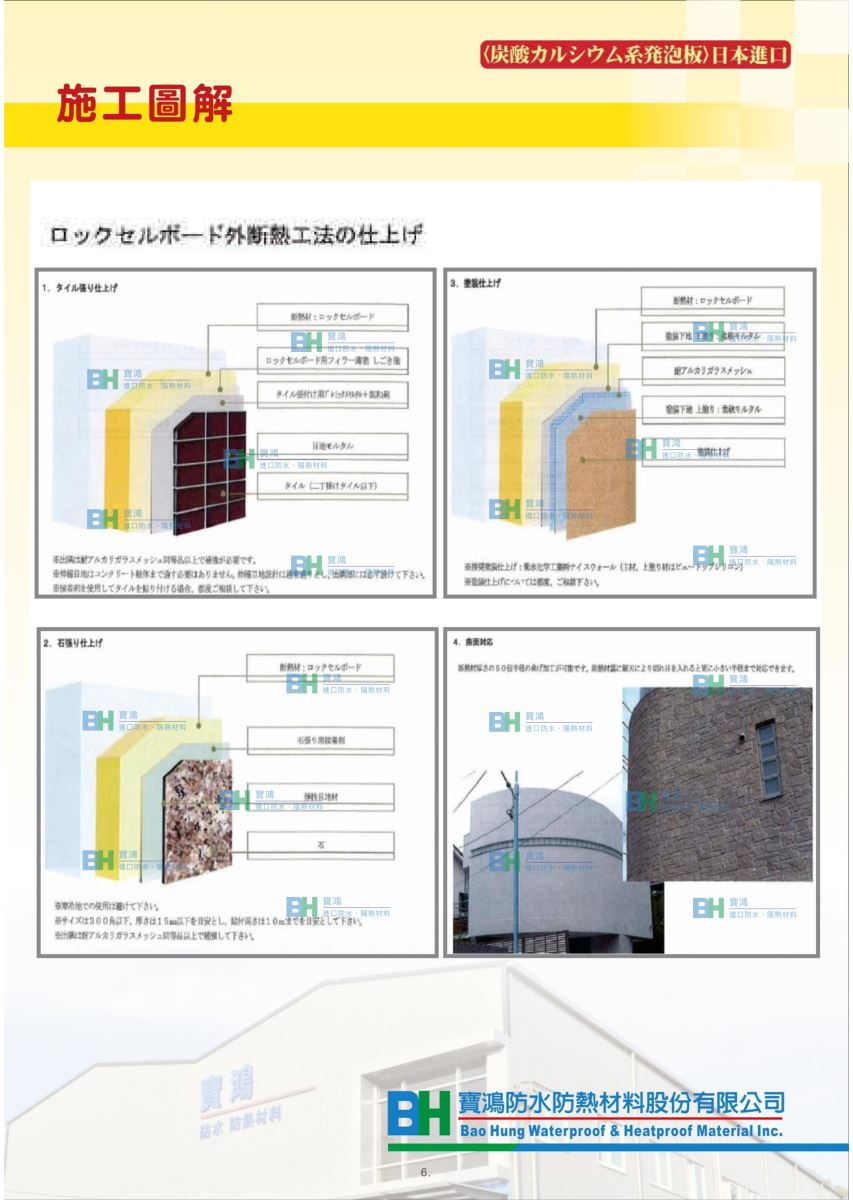

施工圖解
磁磚設計斷面圖說
塗料設計斷面圖說

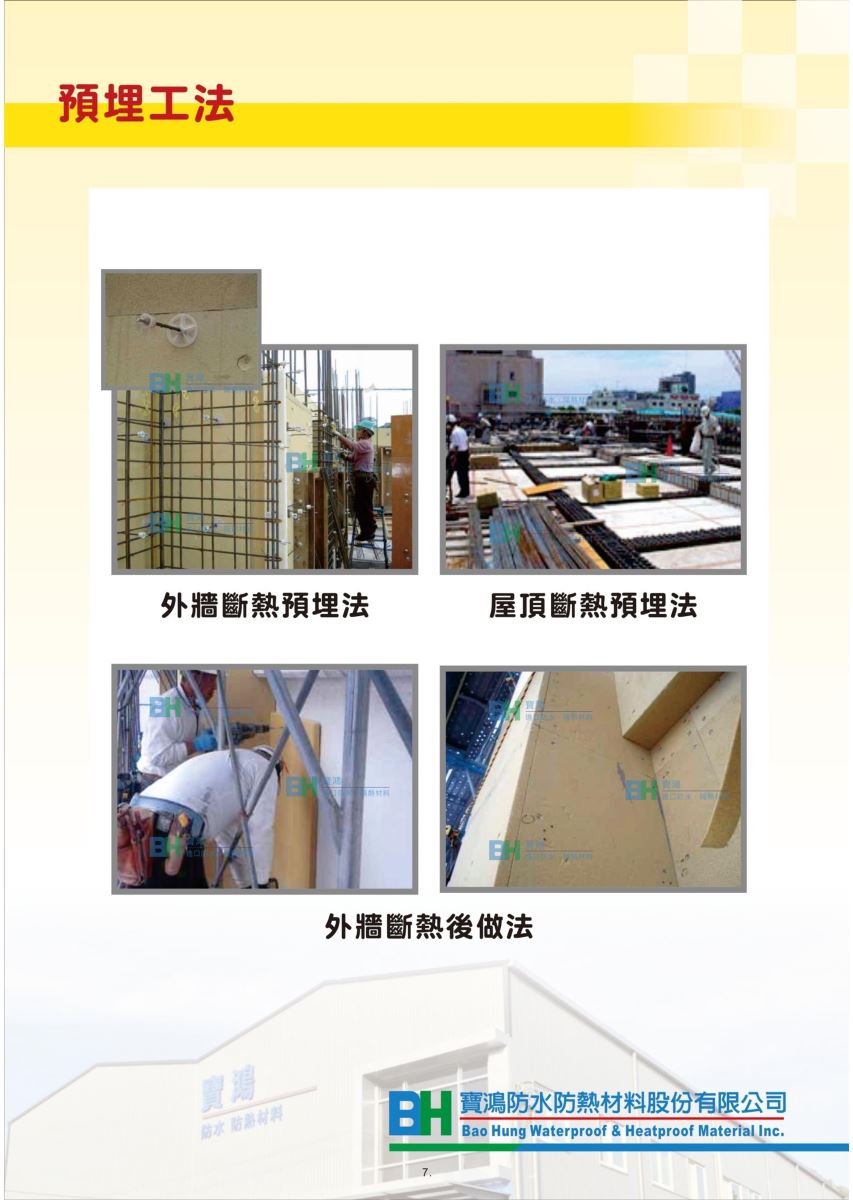

日本鎂虹潮板預埋工法：外牆斷熱預埋法、屋頂斷熱預埋法；外牆斷熱後作法

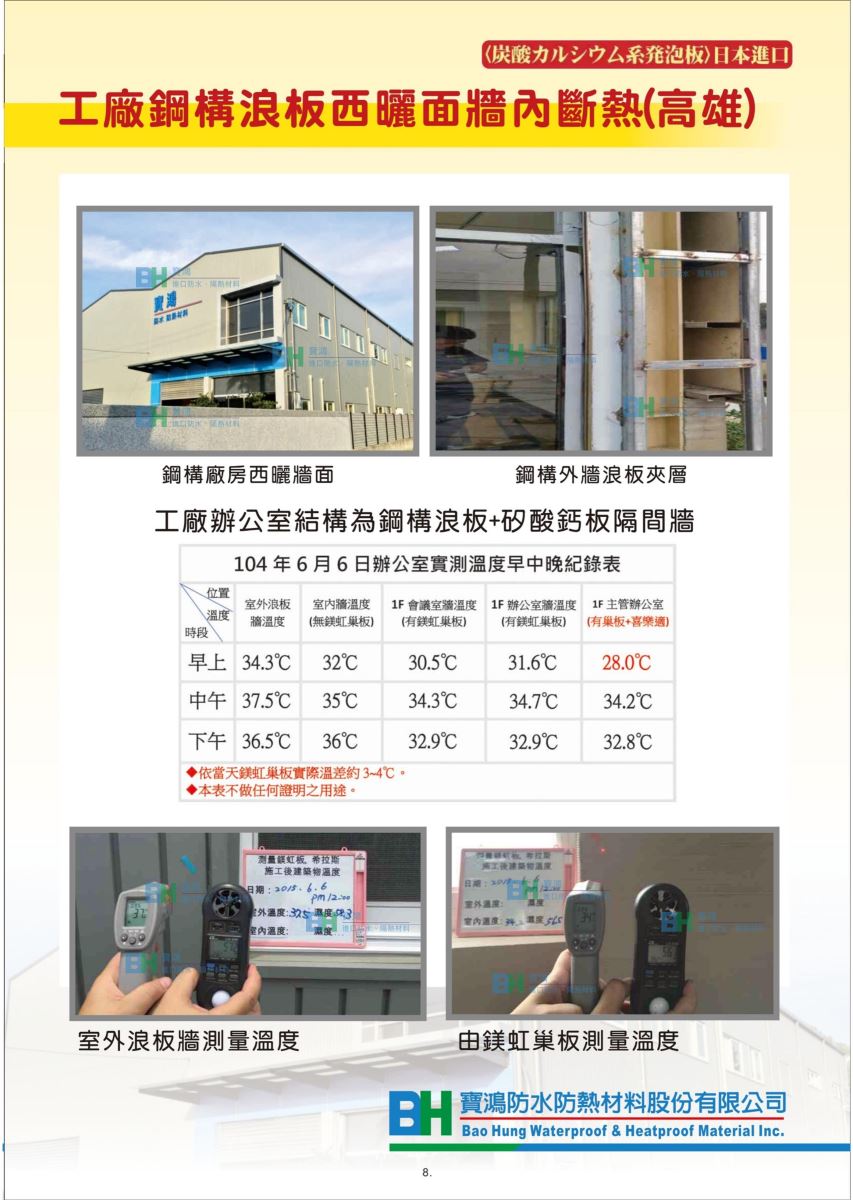

工廠鋼構浪板西曬牆面內斷熱（高雄）：工廠辦公室結構為鋼構浪板＋矽酸鈣板隔間牆

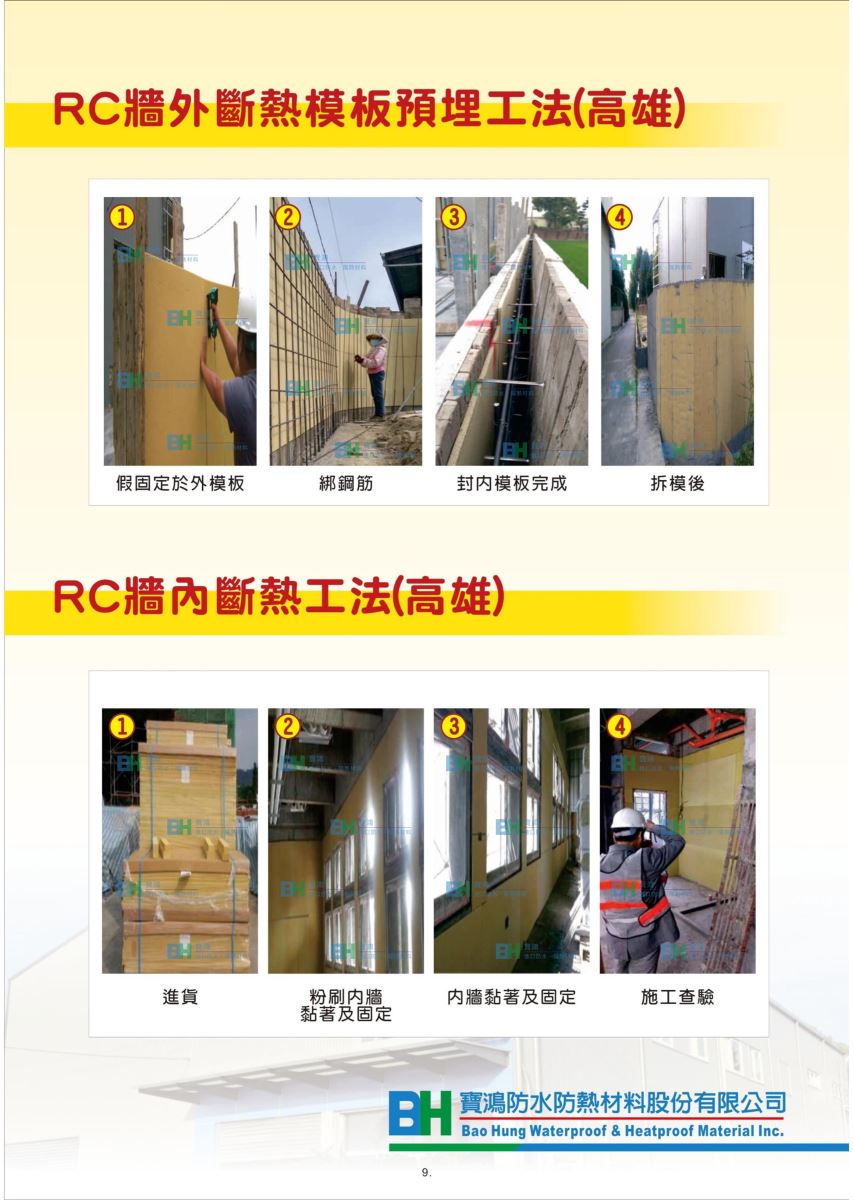

RC牆外斷熱膜板預埋工法（高雄）
1.假固定於外模板上
2.綁鋼筋
3.封內模板完成
4.拆模後
RC牆內斷熱工法（高雄）
1.進貨
2.粉刷內牆黏著及固定
3.內牆黏著及固定
4.施工查驗

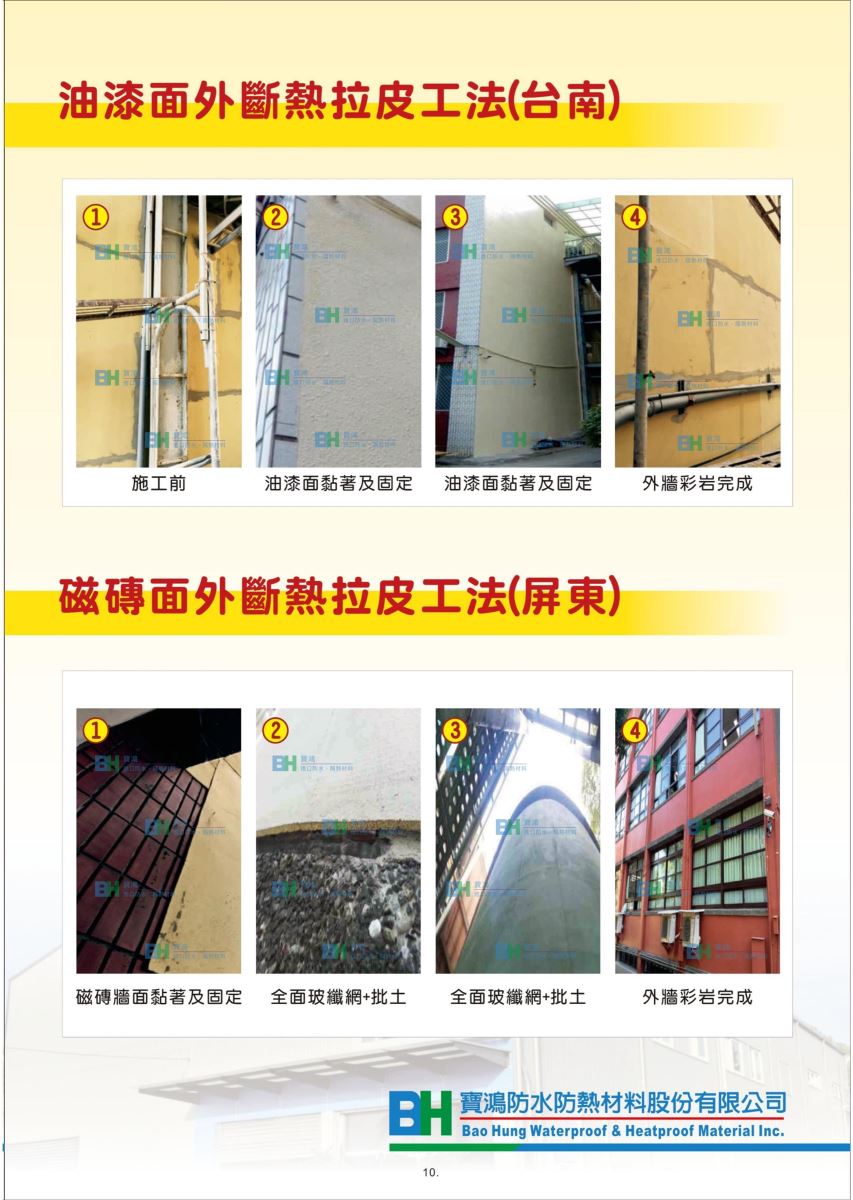

油漆面外斷熱拉皮工法（台南）
1.施工前
2.油漆面黏著及固定
3.油漆面黏著及固定
4.外牆彩岩完成
磁磚面外斷熱拉皮工法（屏東）
1.磁磚牆面黏著及固定
2.全面玻纖網+批土
3.全面玻纖網+批土
4.外牆彩岩完成

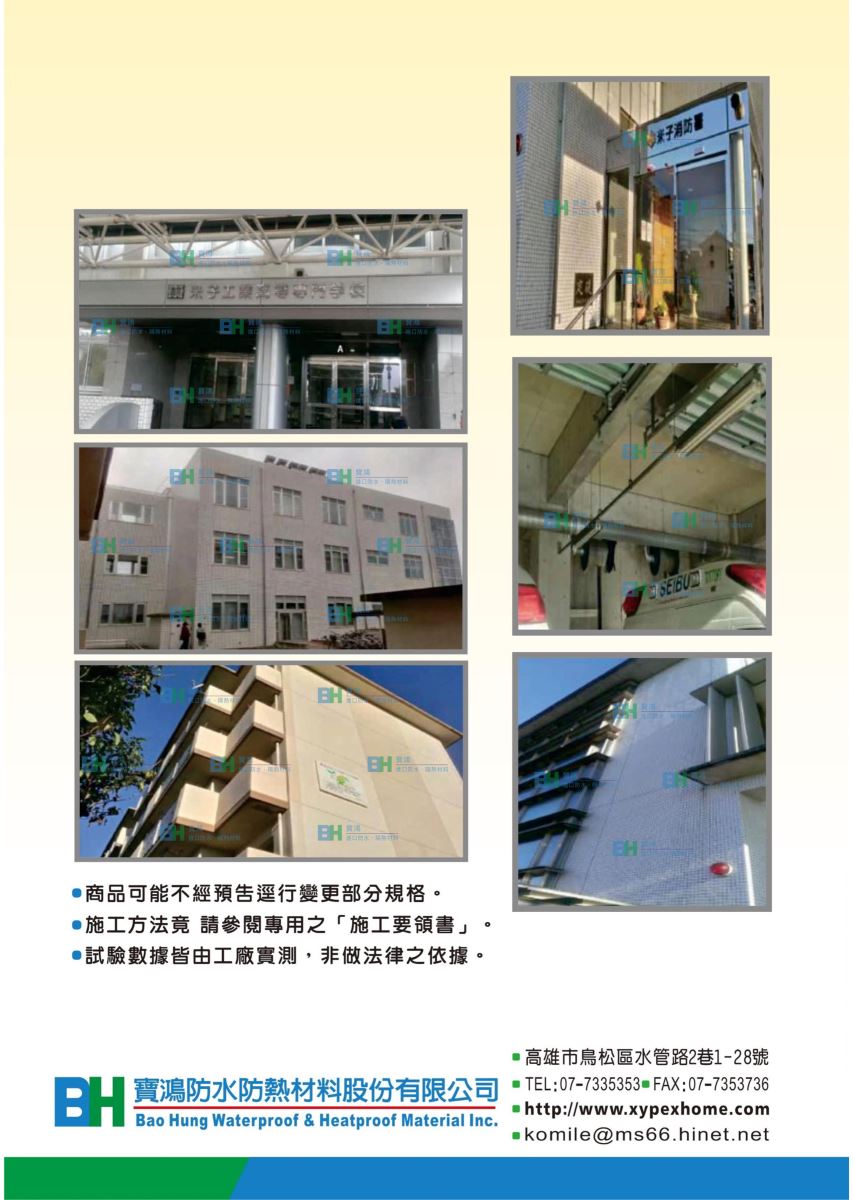

日本實績照片
